Промышленные ультразвуковые ванны и мойки

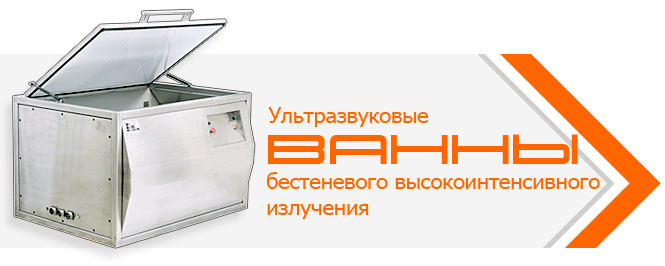

Ультразвуковые ванны бестеневого высокоинтенсивного излучения

Ультразвуковые ванны бестеневого высокоинтенсивного излучения



ООО «Ультра-резонанс» выполняет изготовление промышленных ультразвуковых ванн и ультразвуковых моек. Возможен вариант как производства под заказ клиента, так и выполнения уникальной разработки под заказ клиента. При разработке ультразвуковых ванн под заказ клиента наша компания может выполнить следующие работы:


  • расчет, разработка и производство ультразвуковых излучателей для ванн;
  • разработка и изготовление корпуса ванны/камеры для встраивания в существующую технологическую линию клиента;
  • стендовые испытания и предпроектные исследования на имеющемся лабораторном оборудовании.

Наши сотрудники принимали участие в разработке первых ультразвуковых ванн ещё для советской промышленности в 80-х годах. Тогда ядром технологии являлись магнитострикционные преобразователи, а основными потребителями были машиностроительные предприятия ВПК. После разработки новых пьезокерамических материалов (ЦТБС-3 и ЦТС-19), акцент сместился в сторону разработки ультразвуковых ванн на базе пьезокерамических излучателей.


Начиная с 1990 года под торговой маркой «Афалина» было изготовлено более 2000 ультразвуковых ванн и погружных ультразвуковых излучателей. За 15 лет работы компании «Афалина» большое изменение претерпела как конструкция самого пьезокерамического излучателя, так и способ его акустической развязки. В последнем поколении ультразвуковых ванн мы окончательно перешли от точечного излучателя к развитой поверхности ванны, совершающей гармонические колебания. Такие ванны отличает хороший технологический эффект очистки деталей и высокий КПД.


Модельный ряд ультразвуковых ванн и моек


1. Магнитострикционные ванны


Классическая технология УЗ-очистки на магнитострикционных преобразователях ПМС6-22 - эта технология очистки в жидкой среде широко применяется в отечественном машиностроении на протяжении последних 40 лет. Ядро технологии - это магнитострикционный излучатель мембранного типа ПМС6-22 (электроакустический преобразователь), который оказывает кавитационное воздействие в жидкости на частоте в районе 22кГц +/-15%.


Достоинства ванн на базе магнитострикционных излучателей ПМС6-22 - это стабильность параметров очистки и надежность.  Слабая чувствительность магнитострикционного излучателя к нагрузке, обеспечивает относительно стабильное излучение при изменении уровня воды, температуры и физико-химического состава моющей жидкости. Излучающая поверхность достаточно прочная и выдерживает удары во время эксплуатации. После выработки своего ресурса (для ПМС6-22 это не менее 1000 часов работы на номинальном режиме) преобразователь может быть с легкостью заменён на новый.


Недостатки ванн на базе магнитострикционных излучателей ПМС6-22:


  • сравнительно низкий КПД электроакустического преобразования;
  • неоднородное распределение амплитуды излучения по поверхности (центр – сильно, края – слабо);
  • необходимость в водяном охлаждении;
  • относительно узкая диаграмма направленности излучения.


ООО «Ультра-резонанс» производит преобразователи ПМС7-22, лишенные существенной части недостатков ПМС6-22. В новой конструкции преобразователя ПМС7-22 подвергся переработке концентратор и пакет электроакустического преобразователя. Преобразователь ПМС7-22 в сравнении с ПМС6-22 обладает более равномерным распределением ультразвукового излучения по поверхности мембраны и КПД выше на 5-10%.



2. Пьезокерамические ванны


Современные системы ультразвуковой очистки строятся на базе пьезокерамических преобразователей. Выбор пеьзакерамических излучателей для озвучивания ванны в первую очередь обусловлен экономической составляющей. При создании ультразвуковых ванн, как правило, идут либо по пути установки в ванну погружного излучающего блока, либо просто обклеивают дно ванны излучателями. Мы же предлагаем более совершенное решение, которое основано на 20 летнем опыте изготовления ультразвуковых ванн и исследовании ультразвуковых вибраций.


ООО «Ультра-резонанс» предлагает своим заказчикам ультразвуковые ванны собственной разработки, оригинальная конструкция которых основана на использовании резонансных свойств корпуса самой ванны (электроакустический преобразователь). Синергетический эффект в таких ваннах достигается за счёт того, что ультразвуковой излучатель «раскачивает» стенки ванны на их собственных частотах.


Ультразвуковые ванны и мойки производства "Ультра-резонанс" имеют следующие преимущества:


  • Равномерное излучение
    Нет такого разброса амплитуд как в ваннах примитивной конструкции, где напротив излучателя создаётся высокоамплитудная кавитационная шапка, а между излучателями тень. Пик-фактор амплитуды механических колебаний не превышает 2 (отношение максимальной амплитуды у излучателя к средней амплитуде по объёму ванны). Это обеспечивается за счёт того, что вся поверхность стенок ванны является излучателем.
  •  Изменяемая частота ультразвука
    Есть случаи, когда классическая технология УЗ очистки на 20кГц не подходит – т.к. ультразвуковые ванны на этой частоте не обеспечивают требуемого качества очистки или повреждают поверхность очищаемой детали (технологический эффект ультразвука сильно зависит от частоты). ООО «Ультра-резонанс» может изготовить ультразвуковую ванну на любую частоту в диапазоне от 18 до 80кГц, а так же сделать ультразвуковую ванну комбинированного излучения.


3.  Ультразвуковые реакторы многостороннего излучения по типу суперпозитор


Отличительной особенностью этого класса реакторов является использование волновых свойств обрабатываемой жидкости. В зависимости от свойств обрабатываемой среды компоновка и геометрические размеры камеры рассчитываются таким образом, чтобы обеспечить интенсивное акустическое поле по всему объёму камеры. В результате в объеме камеры нет зон пережога, но средняя интенсивность по объёму на высоком уровне.


Данный тип реакторов подходит для применения ультразвука в промышленном производстве, для встраивания в существующие технологические трубопроводы в качестве дополнительного элемента.



    Демонстрация работы ультразвуковой ванны нашего производства
